自净传递窗|洁净传递窗

自净式传递窗又叫自净传递窗或者洁净传递窗,洁净室设备,自净传递窗作为洁净室的一种辅助设备,自净式传递窗是生产车间为减少洁净区与非洁净区或洁净区不同区域之间的开门次数而设置的一种传递物品的装置,使物品在从低级别区域向高级别区域传递过程所造成的污染降低到最低程度。自净传递窗主要用于洁净室洁净区与洁净区、非洁净区与洁净区之间的小件物品的传递,以减少洁净室的开门次数,大限度的降低洁净区的污染。

自净式传递窗方案图自净式传递窗箱体采用不锈钢板折弯焊接成形,工作台面采用不锈钢板制作,平整光洁,易于清洁。主要用于传递物料、文件记录、与生产有关的物品、维修工具及零配件。

在使用过程中,为确保物品达到需要传递到的高级别洁净度,减少物品对高级别洁净室洁净区造成的污染。
自净式传递窗三大功能特点:
1、自净式传递窗具有自净功能,当传递物品时,传递窗风机从内部采风通过顶部装有高效过滤器对传递窗内部进行自净。
2、自净式传递窗门采用电子连锁控制,当一侧门打开时另一侧门自动锁合禁止被打开。
3、自净式传递窗配备有紫外线消毒灯,对不能用消毒液消毒的物品进行紫外灯消毒。

自净传递窗工作原理:
自净型传递窗是一种新型洁净传递窗。空气经粗效过滤后,由低噪音离心风机压入静压箱,再经过滤器,均压以后以均匀的风速通过工作区,形成高洁净度的工作环境。出风面也可以改用喷嘴来提高风速,以满足吹落物体表面尘埃的要求。
自净传递窗两侧门设有机械互锁或电子互锁装置,确保两侧门不能同时处于开启状态。故可以减少洁净区和非洁净区的互通。

推荐:风淋式传递窗  层流传递窗

自净式传递窗又叫自净传递窗或者洁净传递窗自净式传递窗性能基本要求:
1、层流传递窗内的洁净度要求:B级;
2、内外双层壳体,内部四周圆弧处理,保证无缝隙连接;
3、采用层流设计,气流流向采用上送下回模式,底部采用304不锈钢冷轧板冲孔设计,并设置加强筋;
4、过滤器:初效过滤器采用G4,高效过滤器采用H14;
5、风速:经过高效过滤器后出风风速控制在0.38-0.57m/s(在高效出风均流板下方150mm处测试);
6、压差功能:显示过滤器压差(量程高效0-500Pa/中效0-250Pa),精度±5Pa;
7、控制功能:风机启动/停止按钮,配置内置式电子门互锁;设置紫外灯,设计单独开关,当两扇门关上时,紫外灯应出于开启状态;设置照明灯,设计单独的开关;
8、高效过滤器可单独从上部箱体进行拆卸和安装,便于维护和更换滤器;
9、在自净式传递窗下部设置检修口,用于风机的检修;
10、噪声:传递窗正常运行时噪声;
11、高效出风均流板:采用304不锈钢网板。

自净式传递窗选材要求:
1、自净式传递窗的内外表面及框架均为304不锈钢冷轧板,板材厚度≥1.5mm,表面进行抛光处理,表面光洁度应不低于RA1.2;
2、自净式传递窗的框架均为304不锈钢,厚度≥1.2mm,表面进行抛光处理,表面光洁度应不低于RA1.2;
3、自净式传递窗的可视窗采用钢化玻璃,钢化玻璃的厚度≥8mm;
4、圆角:采用304不锈钢,厚度≥1.2mm,表面抛光处理后的光洁度应不低于RA1.2;
5、高效过滤器框架采用铝合金;
6、高效过滤器出风面均流板采用304不锈钢网板,板材厚度≥1.0mm,不得有毛刺。

自净式传递窗验证内容:
安装确认(IQ)——开箱验收、安装检查、设备调试、文件资料和仪器仪表的确认。
运行确认(OQ)——对传递窗的各项技术参数确认。
性能检查(PQ)——分别进行自净和消毒效果及时间验证,确认自净式传递窗符合GMP要求。

自净式传递窗结构特点自净式传递窗维修与保养:
1、根据环境的洁净度,定期(初效一般为1~6个月,高效一般为6~12个月)更换过滤器,更换时应停机进行。
2、定期(一般每两个月一次)用尘埃粒子计数器测定用本产品实施净化的洁净度区域的洁净度,当实测的洁净度与要求的洁净度不符时,应查明原因(是否有泄漏、高效是否有失效等)若高效过滤器已失效,则应更换新的高效过滤器。
3、定期(一般为一周)对环境进行灭菌工作,同时经常用纱布沾上酒精或丙酮等有机溶剂将紫外线杀菌灯表面揩擦干净,保持表面清洁,否则会影响杀菌效果。
4、更换高效过滤器时,自净式传递窗打开出风孔板,更换时应注意过滤器上的箭头指向即为层气流流向。
5、更换高效过滤器后,应用激光尘埃粒子计数器检查四周边框密封是否良好,调节风机转速,使操作区平均风速保持在0.3m/s~0.6m/s范围内,再用激光尘埃粒子计数器检查洁净度。
6、本设备只需将电源线插上,设备就带电,保养维修设备时务必将电源线拔下,确认断电后再进行。
7、非专业人员严禁自行触摸电路板内部或调动产品上的电位器。
8、差压传感器对温度与电网电压敏感,需正确使用方能显示正确。
9、当产品差压出现异常时,可待风机完全停止后,重新上电自检一次,此时可能自动恢复正常。
1 0、更换高效过滤器时应注意以下事项:
(1)、更换高效过滤器时应特别注意拆箱、搬运及安装取用时确保滤纸完整无损,禁止用手触及滤纸造成破损。
(2)、安装前,将新的高效过滤器对着亮处,以肉眼看高效过滤器中是否因运输等原因而出现漏洞,如有漏洞则不能使用。
(3)、更换过滤器时应先卸下检修板,再卸下压条,然后将失效的过滤器取出,换上新的过滤器(注意如更换高效过滤器时箭头标志应与净化单元出风流向一致),并将压条与检修板按步骤装好。

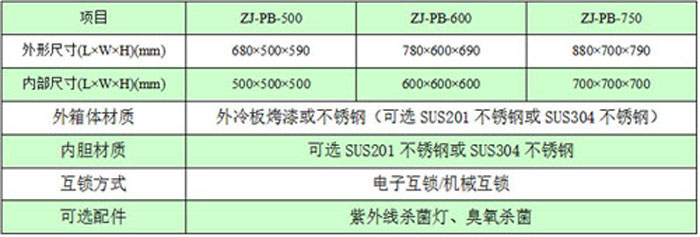

自净传递窗/洁净传递窗规格尺寸及技术参数:

自净传递窗/洁净传递窗规格尺寸及技术参数

自净传递窗注意事项:
(1)本产品是室内使用型的,请勿在室外使用;
(2)请选择能够承受本产品重量的地面及墙面结构;
(3)禁止直视紫外线灯,以免损伤眼睛;
(4)紫外线灯未关闭时,勿开启两侧门;
(5)更换紫外线灯管时,务必先切断电源,待灯管冷却后更换;
(6)严禁改装,以免导致触电等事故;
(7)延时时间到后,按出门开关,开启同侧门;
(8)把物品从传递窗内取出,关闭出门。
(9)当出现异常情况时,请停止运转,切断电源,与本公司。
