无隔板高效过滤器|高效空气过滤器

无隔板高效过滤器又叫无隔板高效空气过滤器或者高效过滤网,无隔板高效过滤器可以满足当今无尘洁净室空气净化对各种空间和重量及能源消耗的严苛需求。H13-H14无隔板高效过滤器效率高,阻力低,容尘量大,H13-H14无隔板高效过滤器广泛应用于半导体、电子、平板显示、精密机械、表面涂装、航天等工业洁净室,确保生产工艺的正常运行,提高成品率。用于制药、医疗、食品饮料、生物工程、无尘室、层流设备、洁净工作台等,试验动物饲养等生物洁净室,则创造无菌环境。

无隔板高效过滤器又叫无隔板高效空气过滤器或者高效过滤网H13-H14无隔板高效过滤器主要分为H13高效过滤器和H14无隔板高效空气过滤器两种类型,它是用热熔胶代替有隔板过滤器的铝箔对滤材进行分隔。常规型无隔板高效过滤器,液槽式无隔板高效过滤器,刀架式无隔板高效过滤器。

由于没有了隔板使得50mm 厚的无隔板高效过滤器能够达到150mm 厚的有隔板过滤器的性能。90mm 厚外框的HEPA在相同过滤面积及过滤效率的情况下,风量可以达到纸隔板高效高效过滤器150mm 厚标准阻力型的1.3倍,有隔板高150mm厚标准阻力型的两倍。

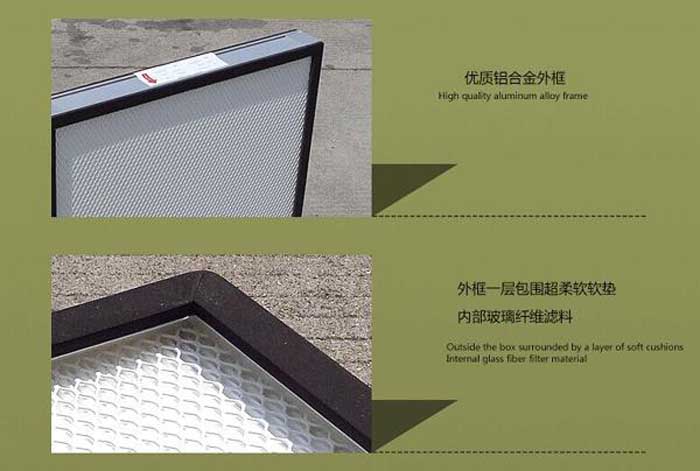

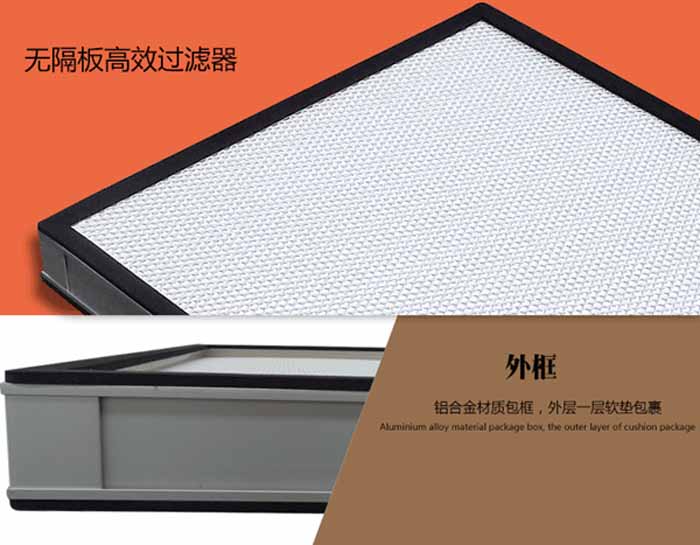

无隔板高效过滤器外框结构H13-H14铝框无隔板高效过滤器结构:外框:铝型材,表面阳极处理过滤效率:99.97%-99.999%(H13、H14) MPPS滤料分隔: 热熔胶出厂前逐台激光计数扫描检测滤料:玻璃纤维滤纸 MPPS=最易穿透粒径密封胶:聚氨酯连续运行温度:≤ 80°C密封垫:聚氨脂闭孔氯丁橡胶压条耐湿性:≤100% RH保护网:钢网喷塑,白色RAL9016,进出风面均有金属护网。

无隔板高效过滤器保证气流均匀、阻力低、寿命长;铝型材外框、表面阳极处理;进出风面带金属护网;H13-H14铝框无隔板高效过滤器可提供69mm、80mm、90mm、96mm、110mm等多种厚度;可提供垫片干式密封,刀口液槽密封等结构型式;逐台激光扫描计数MPPS(0.1-0.2um)效率:85%-99.9999%(EN1822);
nH13-H14铝框无隔板高效过滤器用料及运行条件:滤料 超细玻纤滤纸密封胶 PU双组份聚氨酯胶框材铝型材;铝板、镀锌铁、不锈钢分隔物 EVA热熔胶密封胶条PU聚氨酯发泡胶、EVA、氯丁橡胶过滤效率 99.99%~99.9995% @ 0.3μm使用最高温度 70℃使用最高湿度 100%;铝型材可选厚度 46~150mm。

无隔板高效过滤器制作工艺图H13-H14铝框无隔板高效过滤器产品特点:

H13-H14铝框无隔板高效过滤器制造技术确保V形通道的有效利用。

2.铝型材外框,表面阳极处理,进出风面带金属护网,坚固、有效率、且易于处理。

3 特有的无缝密封技术,密封效果更持久且不易泄漏,气流均匀。

优点归纳:抗老化技术,不易变形,阻力小、使用寿命长。

H13-H14铝框无隔板高效过滤器应用领域:常用于洁净室末端FFU高效送风单元及高效送风口天花。

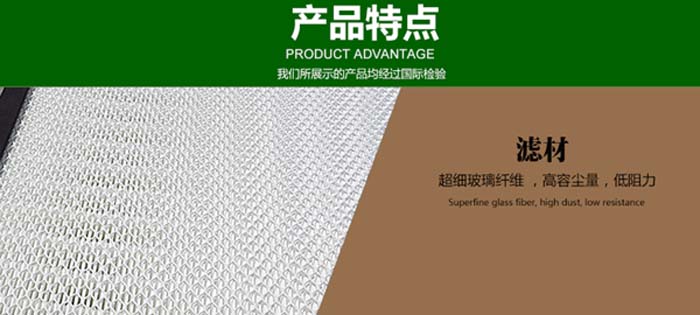

无隔板高效过滤器产品特点

如何选择H13-H14铝框无隔板高效过滤器;
① 选定所需的过滤器效率:H13-U15,及滤芯材质:玻纤或PP;

② 确定所需过滤器所需风量(额定风量为0.45m/s以下);

③ 确定过滤器外框材质,标准为铝合金框;

④ 确定过滤器滤芯护网材质,标准为喷塑方格网;

⑤ 确定所需过滤器的尺寸及所安装方式是否合适;

⑥ 确定过滤器有无特殊要求,如液槽密封、DOP检测等。

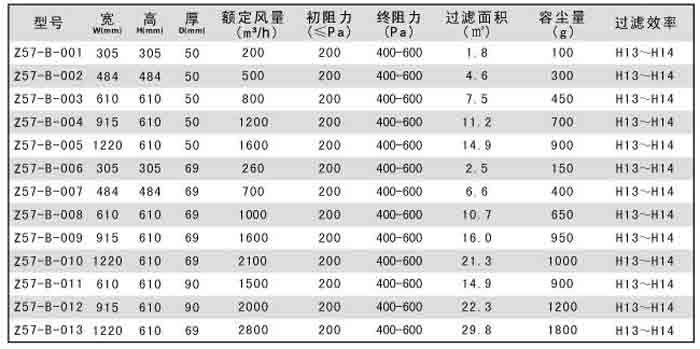

无隔板高效过滤器规格尺寸及技术参数:

无隔板高效过滤器规格尺寸及技术参数无隔板高效过滤器拦截原理介绍:
空气中的尘埃粒子,随气流作惯性运动或无规则布朗运动或受某种场力的作用而移动,当微粒运动撞到其它物体,物体间存在的范德华力(是分子与分子、分子团与分子团之间的力)使微粒粘到纤维表面。进入过滤介质的尘埃有较多撞击介质的机会,撞上介质就会被粘住。较小的粉尘相互碰撞会相互粘结形成较大颗粒而沉降,空气中粉尘的颗粒浓度相对稳定。室内及墙壁的退色就因为这原因。

附、无隔板高效过滤器拆包及检漏:
>>只能在安装现场,安装时刻现拆高效过滤器包装,取出之后应作外观检查,并要求每一台有性能指标的具体检测数据,不得笼统打印某限值数据(例如≤Pa)
>>洁净度级别等于或高于100级的洁净车间的高效过滤器安装前必须作现场检漏,重点是检查过滤器有无破损漏泄等自身质量。所有级别的洁净车间,都要求对其安装好的高效过滤器作检漏,在现行规范没有给出检查数量时,可以自定一个比例,安装检漏的重点是空气过滤器边框密封质量。
阻力调配各个高效过滤器的阻力差别会影响风量平衡和气流均匀,安装时应将阻力过高或过低的个别空气过滤器剔除,将阻力大小相近的空气过滤器安排在同一房间中,同一房间中不同阻力的空气过滤器也宜均匀分散位置。
