500风量高效送风口

500风量高效送风口(500风量高效送风口尺寸,高效过滤器)500风量高效送风口包括(注:本产品主要介绍顶送风高效送风口):
500风量高效送风口静压箱、散流板、无隔板高效空气过滤器、手动调节阀、法兰。500风量高效送风口内的过滤器分别为无隔板高效过滤器和有隔板高效过滤器两种。500风量高效送风口高效过滤器尺寸W320*H320*D80mm;

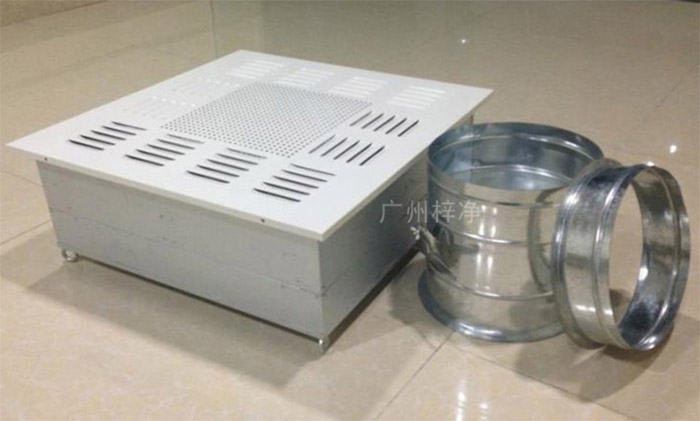

500风量高效送风口4件套500风量高效送风口产品说明:
1、散流板采用冷轧钢板烤漆制作,静压箱体采用镀铝锌板制作,法兰及调节阀采用镀锌板制作;
2、配高效过滤器:效率99.99%@0.3um,玻璃纤维滤纸,初阻力:140pa。

500风量高效送风口静压箱如图:500风量高效送风口静压箱(尺寸:W370*H370*D210mm)

500风量高效送风口静压箱进风口图片如图:500风量高效送风口静压箱进风口

500风量高效送风口散流板尺寸如图:500风量高效送风口散流板尺寸(W420*D420mm)

500风量高效送风口静压箱高度为210mm,属超薄高效送风口如图:500风量高效送风口静压箱高度(210mm)

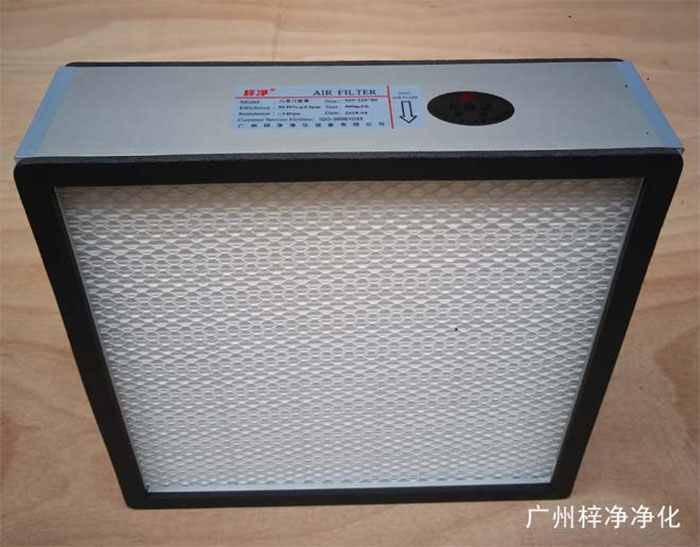

如图:500风量高效送风口高效过滤器尺寸W320*H320*D80mm

500风量高效送风口高效过滤器尺寸

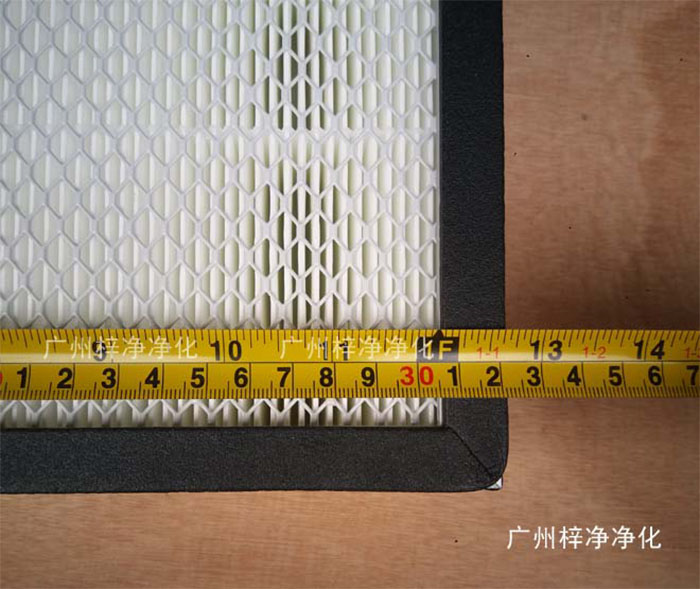

如图:500风量送风口高效尺寸W320*H320*D80mm

500风量送风口高效尺寸W320*H320*D80mm如图:500风量高效送风口手动调节阀尺寸#200

500风量高效送风口手动调节阀尺寸#200

如图:500风量高效送风口法兰尺寸#200*70mm

500风量高效送风口法兰尺寸#200*70mm高效送风口产品用途介绍:
高效送风口又称为高效过滤器送风口。高效送风口为千级、万级、十万级净化空调系统较为理想的终端过滤装置,可广泛于医药、卫生、电子、化工等行业的净化空调系统。高效送风口是用作改造和新建1000-300000级各级洁净室的终端过滤装置,是满足净化要求的关键设备。高效过滤器送风口包含静压箱,散流板,高效过滤器,与风管的接口可为顶接或侧接。
高效送风口安装的注意事项:
1、安装前首先重要一点,高效送风口的尺寸效率要求,必须符合洁净室现场设计要求和客户应用标准。
2、安装前需要清理清洗好产品和对洁净室全方位的清扫清洁,如净化空调系统中的灰尘,应进行清扫清除,需达到清洁要求标准才行
还有夹层或吊顶内也需要清洁,再次净化空调系统必须试运转连续运转12小时以上,再一次清洁处理。
3、的安全运输需严格按照生产厂家的标志说明方向等到,在运输过程需轻拿轻放切忌剧烈振动和碰撞。
4、安装前,需现场对送风口进行外观检查,内容包括滤纸、密封胶和框架有无损坏;边长、对角线和厚度尺寸是否符合要求;框架有无毛刺和锈斑(金属框);有无产品合格证,技术性能是否符合设计要求。
5、进行检漏,检查和检漏是否合格,安装时应根据各台送风口的阻力大小进行合理调配。
6、洁净室内需要安装高效送风口的风口翻边和吊顶板之间的接缝施行密封垫处理,记住有裂缝的地方必须严格处理好。
忌高效送风口损坏或涂层破损不得进行安装,高效送风口安装和风管必须严格连接好,开口端用塑料薄膜和胶带加固密封处理。
