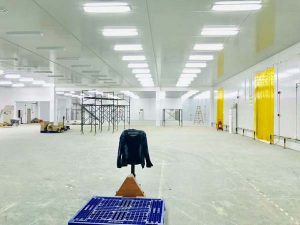

洁净厂房
洁净厂房无尘室,LED液晶模组、LCD无尘洁净车间,洁净度:万级以及千级。
洁净室常用的排风系统在洁净厂房的设计中,通常采用隔断方式将空间分成若干个小洁净区,一般这些房间设置是密闭状态,这样做是为了控制外界的污染。但是较多洁净室会有热湿无法排出的情况,这时会采用排风系统进行处理。

1、工业净化工程生产中由于高温的设备会不断排出热气,热气体排风系统可对其进行热回收处理。当有便或是排气量小时采用隔热措施。

2、有些产品在生产过程中会排出酸或碱性气体,采用酸、碱气体排风系统设置湿式洗气吸收塔进行处理。

3、一般排风系统将生产过程中排出的一般废气直接排入大气。

4、生产过程中有时会用到各类有机物,这时会产生有机物质的气体,采用有机气体排风系统对其进行处理。

5、洁净室内,不同产品在生产过程中会排出不同浓度粉尘物质,采用含粉尘的排风系统对排出的气体进行过滤处理。

6、工业净化工程对特殊成份的产品进行生产时,会产生特殊气体,如毒性、腐蚀性等,采用特殊气体排气系统对排出气体进行处理,达标后排入洁净室大气中。

无尘室装修工程

洁净厂房无尘室机电安装工程是培养从事机电一体化设备。
一、万级净化概括:
万级净化主要靠洁净的气流不断稀释室内的空气,将室内的污染逐渐排出,来实现洁净效果。室内的气流是以不均匀的速度呈不平行流动,拌有回流或涡流,不同等级的无尘室,主要是依靠单位时间内所送风量的不同来实现。 目前有十万级和三十万级两种标准。

二、万级净化无尘洁净室:
洁净室(Clean Room),亦称为无尘室或清净室。
「洁净室」是指将一定空间范围内之空气中的微粒子、有害空气、细菌等之污染物排除,并将室内之温度、洁净度、室内压力、气流速度与气流分布、噪音振动及照明、静电控制在某一需求范围内,而所给予特别设计之房间。亦即是不论外在之空气条件如何变化,其室内均能俱有维持原先所设定要求之洁净度、温湿度及压力等性能之特性。

三、万级净化作用
洁净室主要之作用在于控制产品(如硅芯片等)所接触之大气的洁净度日及温湿度,使产品能在一个良好之环境空间中生产、制造,此空间我们称之为「洁净室」。
世界各国均有自定规格,但普遍还是用美国联邦标准209为多,以下仅就209D及209E和世界上其它各国制定标准作介绍与相互比较。

洁净室等级以‵M′字头表示,如M1、M1.5、M2.5、M3…..依此类推,配合国际公制单位之标准化,M字母后之阿拉伯数目字是以每立方公尺中>=0.5μm之微尘粒子数目字以10的幂次方表示,取指数为之,若微尘粒子数介于前后二者完全幂次方之间,则以1.5、2.5、3.5….表示。
美国联邦标准FS 209D都以英制每立方英呎为单位,日本则是采用公制,即以每立方公尺为单位,以0.1μm微粒子为计数标准。日本标准之表示法以Class 1,Class 2,Class 3……Class8表示,更好的等级为Class 1,更差则为Class 8,以每立方公尺中微尘粒子总数中化为10的幂次方,取其指数而得。

四、万级净化无尘洁净室分类:
(1)、工业洁净室——以无生命微粒的控制为对象。主要控制空气尘埃微粒对工作对象的污染,内部一般保持正压状态。 它适用于精密机械工业、电子工业(半导体、集成电路等)宇航工业、高纯度化学工业、原子能工业、光磁产品工业(光盘、胶片、磁带生产)LCD(液晶玻璃)、电脑硬盘、电脑磁头生产等多行业。
(2)、生物洁净室,主要控制有生命微粒(细菌)与无生命微粒(尘埃)对工作对象的污染。又可分为;
A、 一般生物洁净室,主要控制微生物(细菌)对象的污染。同时其内部材料要能经受各种灭菌剂侵蚀,内部一般保证正压。实质上其内部材料要能经受各种灭菌处理的工业洁净室。例:制药工业、医院(手术室、无菌病房)食品、化妆品、饮料产品生产、动物实验室、理化检验室、血站等。
B、 生物学安全洁净室:主要控制工作对象的有生命微粒对外界和人的污染。内部要保持与大气的负压。例:细菌学、生物学、洁净实验室、物物工程(重组基因、疫苗制备)。

洁净厂房机电安装工程

五、万级净化乱流无尘洁净室的原理和特性:
1、定义:乱流洁净室的定义是气流以不均匀速度、不平行流动、伴有回流或涡流的洁净室.

2、原理:乱流洁净室靠送风气流不断稀释室内空气,将污染空气逐渐稀释,来实现洁净的(乱流洁净室一般设计在千级以上至30万级净化级别)。

3、特性:乱流洁净室是靠多次换气来实现洁净与洁净级别。

换气次数决定定义中的净化级别(换气次数越多,净化级别越高)。
(1)、自净时间:是指洁净室按设计换气次数开始送风到洁净室,室内含尘浓度达到所设计的净化级别的时间。 1,000级希望不超过20min(分钟) (可取15min计算) 10,000级希望不超过30min(分钟) (可取25min计算) 100,000级希望不超过40min(分钟) (可取30min计算)。

(2)、换气次数(按上述自净时间要求设计)1,000级43.5—55.3次/小时 (规范:50次/小时) 10,000级23.8—28.6次/小时 (规范:25次/小时) 100,000级 14.4—19.2次/小时 (规范:15次/小时)。

六、万级净化无尘洁净室换气次数估算:
千级洁净室不小于50次/h;
万级洁净室不小于25次/h;
十万级洁净室不小于15次/h。
万级换气次数 ≥25次/小时(一般取27-28);十万级换气次数≥15次/小时(一般17-18)但是不能盲目按照换气次数进行设计风量,要考虑房间及工艺余热、余湿。
