无尘室洁净车间进行净化工程施工方案

无尘室洁净车间进行净化工程施工方案

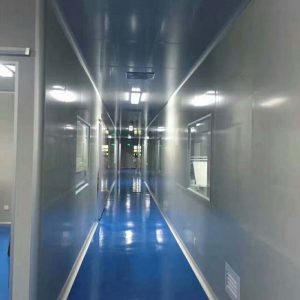

无尘室

无尘室洁净车间进行净化工程施工的时候,需要用到以下设备。
一、无尘室洁净车间净化工程设计要求:
无尘室洁净车间内总电源由变电所经地沟引致配电间,配电间出线均经桥架直接敷设至吊顶内,电缆在桥架内水平敷设至小型配电箱附近,从桥架引出穿管敷设至箱体;洁净区内所有明露管均采用不锈钢管,水平配管多为吊顶内敷设(SCE、FCE),配线管与设备采用金属软管连接,软管表面用热缩管光洁处理;墙体内暗敷设管路应为墙体制作时自带。

二、无尘室洁净车间进行净化工程施工方案:
1、配电箱安装配电箱均为非标箱;安装高度为底边距地1.5米,控制箱为底边距地1.4米;配电箱安装在柱子旁及板墙上时,须用彩钢板包裹,柱子应包裹成弧形,安装在墙面的配电箱四边都加斜面处理;配电箱可采用角钢支架及挂装两种方式,应根据现场情况进行选择。
2、管路敷设

3、洁净区墙体内暗敷设的管路、接线盒,在墙体加工时均已敷设完毕,只需要在吊顶内与镀锌钢管以加装接线盒的方式连接;

4、动力线路的敷设方式取决于动力用电设备的电源进线位置。电源进线位置离吊顶近的设备,从动力配电箱引出的线路穿镀锌钢管在彩钢板内暗敷或穿不锈钢管明敷引上至吊顶,水平敷设至离设备最近的地方,直接引下明敷至设备(即图纸标注SCE的做法)。电源进线位置离地面近的设备,从小型动力配电箱引出的线路穿镀锌钢管在彩钢板内暗敷设或穿不锈钢管明敷引下至下一层平面的吊顶内,水平敷设至离设备最近的地方,直接引上至设备(即图纸标注FCE的做法

5、照明管路及灯具照明线路的敷设方式是从照明配电箱引出的线路穿镀锌钢管在彩钢板内暗敷或引上至吊顶,从吊顶直接至灯具。距离较近的可采用软管连接,但其长度不得超过500mm。
洁净区内灯具均选用净化型灯具,安装方式多位吸顶或嵌入式安装。

6、无尘室洁净车间的温度测试有功能温度测试和一般温度测试。功能温度测试主要用于无尘车间需严格控制温度精度时或建设方要求在“静态”或“动态”进行测试时应用;一般温度测试主要使用于“空态”时温度测试。

7、无尘室洁净车间功能温度测试,应将洁净区划分为等面积的栅格,每个分格面积不超过100平方米或与建设方协商确定,每格测点1个以上,每个房间测点至少2个。测试高度应为工作面高度,距的吊顶、墙面和地面不小于300MM,并应考虑热源等的影响,测量时间应至少1H,并至少6min测量一次,读数稳定后做好记录。无尘车间一般温度测试的测点,每个温度控制区或每个房间1个测点,测试点高度宜为工作面高度,测量时间应至少1H,并至少6min测量一次,读数稳定后做好记录。

8、无尘车间湿度测试:湿度测试可采用通风干湿球湿度计、电容式湿度计、数字式湿度计、毛发式湿度仪器。

无尘室洁净车间进行净化工程
